錘式制砂機，俗稱錘式破碎機、錘式破碎機，又稱錘式碎石機，不同地區的客戶都用它來稱呼它不同。錘式粉碎機設備適用于礦山、水泥、煤炭、冶金、建材、公路、燃燒等行業的中硬脆性物料的粉碎。
錘式制砂機和立式制砂機的形狀和結構基本相同，區別僅在于轉子的形式。錘式磨床轉子采用錘子，錘軸轉動，而石材專用沖擊破碎轉子采用高鉻板錘。錘式粉碎機是一種單錘式大重量粉碎機，轉子轉速合理，錘頭轉動慣量大，可獲得較大的粒徑。，進料粉碎效果粒徑小，專用石錘系統磨床可配低壓電機、高壓電機或雙電機。

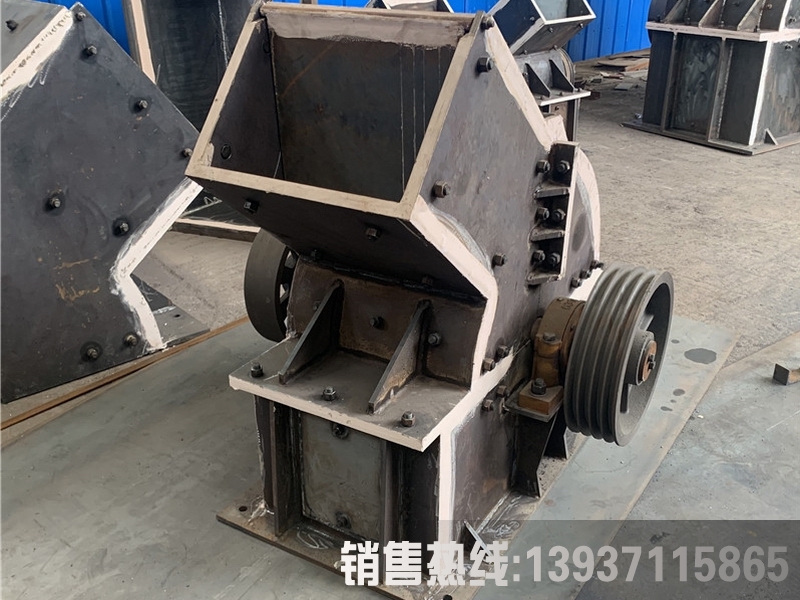

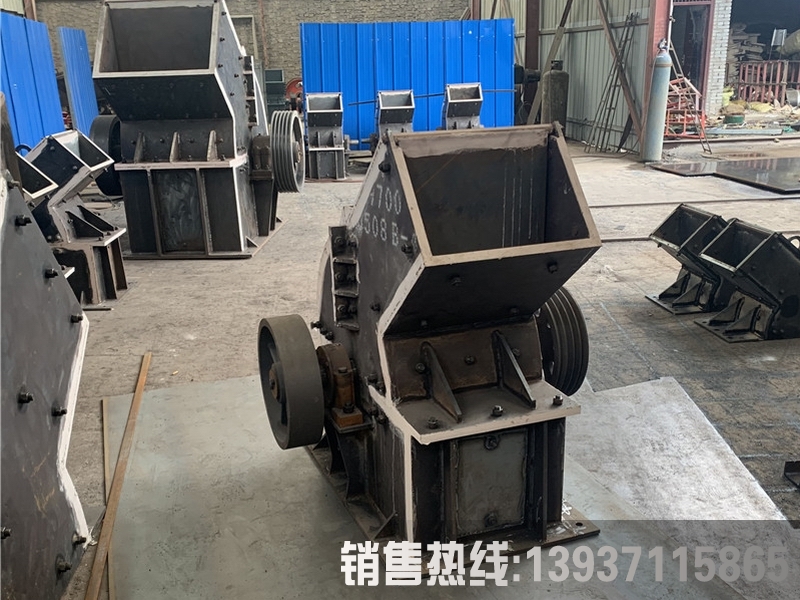

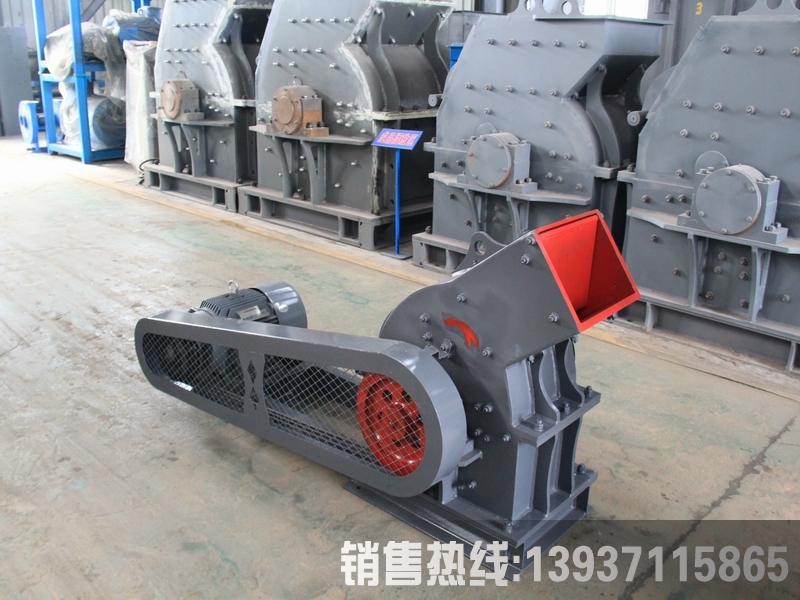

圖片實拍
工作原理
在錘擊制砂機運行過程中，電機驅動轉子在破碎室內高速旋轉。物料從進料口進入機器，在高速錘擊、沖擊、剪切和研磨的沖擊下破碎。在轉子下部，篩板和粉碎物料中小于篩孔尺寸的顆粒通過篩板排出，而大于篩孔尺寸的粗顆粒留在篩板上，繼續被錘子擊打和研磨，然后通過篩板卸下機器。
技術參數
| 型號規格 |
給料粒度 (mm) |
出料粒度 (mm) |
生產能力 (m³/h) |
電機功率 |
總重量 |
外形尺寸 (長×寬×高)(mm) |
| PCΦ400×300 |
≤200 |
≤25 |
5-10 |
11 |
0.8 |
900×670×860 |
| PCΦ600×400 |
≤250 |
≤30 |
10-22 |
22 |
2.26 |
1200×1050×1200 |
| PCΦ800×600 |
≤250 |
≤35 |
18-40 |
55 |
4.8 |
1310×1180×1310 |
| PCΦ1000×800 |
≤350 |
≤35 |
25-50 |
75 |
5.9 |
1600×1390×1575 |
| PCΦ1000×1000 |
≤350 |
≤35 |
30-55 |
90 |
8 |
1800×1590×1775 |
| PCΦ1200×1200 |
≤350 |
≤35 |
50-80 |
132-160 |
19.2 |
2060×1600×1890 |
| PCΦ1400×1400 |
≤350 |
≤35 |
50-100 |
280 |
32 |
2365×1870×2220 |
| PCΦ1600×1600 |
≤350 |
≤35 |
100-150 |
480 |
37.5 |
3050×2850×2800 |
