1.驅動電機通過彈性聯軸器或三角帶傳動驅動主軸旋轉，主軸轉速一般為600 ~ 1200轉/分鐘。主軸通過球面調心滾子軸承安裝在機架兩側的軸承座中，軸承上涂有潤滑脂。主軸的一端設有飛輪。
2.轉子轉子主要由主軸、圓盤和環錘等組成。主軸配有幾個圓盤，圓盤通過鍵與主軸剛性連接。墊片安裝在圓盤之間，為了防止圓盤軸向串動，兩端用圓螺母固定。環錘位于兩個圓盤之間的空間內，套在銷軸上。銷軸穿過所有圓盤，兩端用螺母擰緊。每個銷軸上安裝有多個環錘，圓盤上安裝有多個銷軸。
3.格柵位于轉子下方，由弧形篩框和篩板組成。篩框分為左右兩部分。篩架上的篩板由幾塊組成。篩板通過自重和相互擠壓固定在篩架上。篩板上鑄有篩孔，篩孔略呈錐形，內小外大，便于出礦。弧形篩框的兩端掛在橫軸上，橫軸通過吊環螺栓掛在框外的凸臺上。調整吊環螺栓的上下位置可以改變錘頭端部與篩板表面之間的間隙。柵網左端與機架內壁之間有間隙腔，便于未破碎的物體排出機器外，防止未破碎的物體損壞機器內的其他零件。篩網的左上方設有平面破碎板。
4、機架

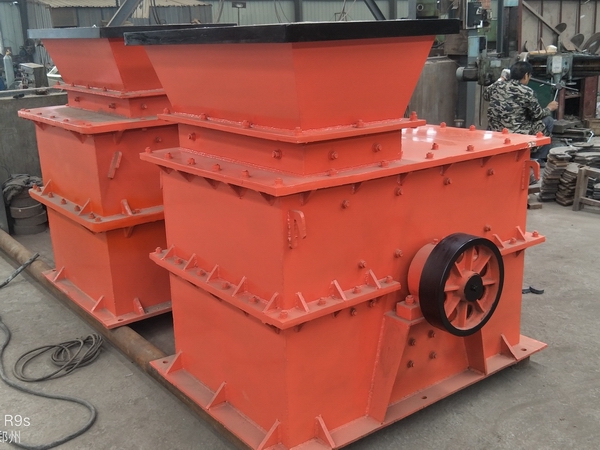

細碎錘式破碎機的結構主要由傳動裝置、轉子、格柵和機架組成。
細碎錘式破碎機的機架用鋼板焊接成箱形結構。機架沿轉子中間線分為上機架和下機架，用螺栓固定在一起。上框架上方設有進料口。錳鋼襯板安裝在機架內壁(可能接觸礦石的地方)。為了便于維護，在上機架和下機架的兩側都設有檢查門。其次，錘式破碎機環錘頭的材料是錘式破碎機中易磨損的零件。它因高速旋轉產生的沖擊而破碎礦石，因此也因礦石的沖擊和研磨而磨損。環錘通常由高錳鋼或冷硬鑄鐵制成，適用于破碎中等硬度的礦石，但對堅硬的礦石使用壽命較短。
目前，國外為了延長環錘的使用壽命，采用馬氏體鑄鐵制造環錘，并取得了良好的效果。
